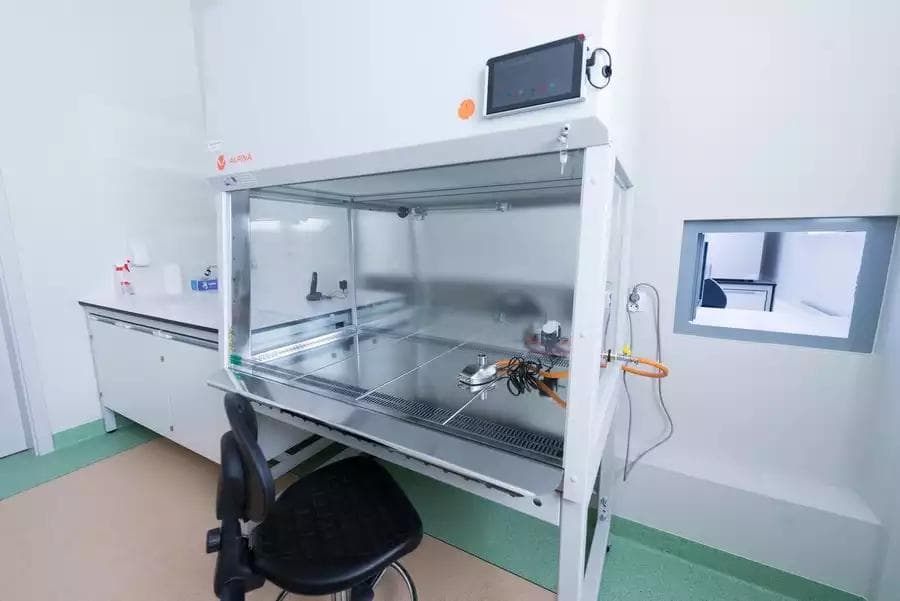

Instalacje gazów technicznych w laboratoriach wymagają przemyślanego projektu, precyzyjnego montażu i zgodności z obowiązującymi normami. Niewłaściwie wykonane systemy mogą prowadzić do wycieków, pożarów lub zatrucia, dlatego każdy etap – od planowania po odbiór techniczny – jest istotny dla bezpieczeństwa pracowników i ochrony sprzętu.
Na czym polega projektowanie i budowa instalacji gazów technicznych?
Projekt instalacji gazów technicznych zaczyna się od projektu technicznego, w którym określa się, ile gazu będzie potrzebne (bilans zapotrzebowania na gaz techniczny) i jakie średnice rur są odpowiednie. W tym etapie często współpracuje się z biurem projektowym, które uwzględnia charakter obiektu – inaczej planuje się instalację w laboratorium, a inaczej w dużej hali produkcyjnej.
Budowa instalacji musi być prowadzona zgodnie z zasadami dobrej praktyki inżynierskiej, przepisami i obowiązującymi normami bezpieczeństwa. Na przykład w instalacjach medycznych obowiązuje norma PN-EN ISO 7396.
Cały proces obejmuje kilka etapów: koncepcję, przygotowanie projektu, dobór urządzeń, montaż i uruchomienie instalacji. Coraz częściej wykorzystuje się też projekty 3D instalacji gazów technicznych, które pozwalają zwizualizować wszystkie rury, urządzenia i punkty poboru, a jednocześnie sprawdzić zgodność z warunkami technicznymi obiektu
Z jakich elementów składa się system dystrybucji gazów?
Systemy dystrybucji gazów w laboratoriach i zakładach przemysłowych składają się z kilku podstawowych elementów, które zapewniają bezpieczne i stabilne dostarczanie gazu do urządzeń końcowych.
Najpierw mamy źródła zasilania – mogą to być pojedyncze butle gazowe, wiązkowe zestawy butli, zbiorniki kriogeniczne lub generatory gazu. To właśnie z tych źródeł gaz trafia do instalacji.
Następnie gaz przepływa przez odpowiednią armaturę, w skład której wchodzą m.in.:
- reduktory ciśnienia I i II stopnia,
- stacje rozprężania,
- panele rozprężania,
- zawory odcinające,
- szybkozłącza i reduktory butlowe spawalnicze,
- kolektory butli, które pozwalają połączyć kilka butli w jeden ciąg zasilający.
Całość instalacji jest wyposażona w odpowiedniąarmaturę laboratoryjną, która kontroluje przepływ i ciśnienie gazów w systemie.
Kolejnym elementem są rurociągi przesyłowe, które łączą źródło gazu z miejscem jego wykorzystania, oraz punkty poboru – specjalne terminale, z których urządzenia pobierają medium. Dzięki nim gaz trafia bezpiecznie i stabilnie do sprzętu końcowego. Dla gazów niepalnych stosuje się zawory do gazów niepalnych, które umożliwiają bezpieczne odcinanie dopływu bez ryzyka wycieku czy awarii systemu.
Na punktach poboru stosuje się zawory laboratoryjne, które pozwalają bezpiecznie regulować dopływ gazu do urządzeń końcowych. Taki układ zapewnia ciągłość dostaw, umożliwia kontrolę ciśnienia i minimalizuje ryzyko wycieków w całym systemie.
Czym różnią się instalacje gazowe dla przemysłu, laboratoriów i medycyny?
Instalacje przemysłowe i spawalnictwo obsługują głównie gazy osłonowe, takie jak argon czy CO₂, oraz gazy palne, np. acetylen. Charakteryzują się dużymi przepływami, wytrzymałą konstrukcją i prostszą regulacją ciśnienia, dopasowaną do maszyn i procesów produkcyjnych.
W laboratoriach wymagana jest bardzo wysoka precyzja – stosuje się gazy o wysokiej czystości (np. czystość 5.0 i 6.0) oraz gazy nośne, jak hel, do technik takich jak chromatografia. Instalacje muszą pozwalać na dokładną regulację ciśnienia i minimalizować ryzyko zanieczyszczeń.
W medycynie wykorzystuje się specyficzne gazy medyczne, przede wszystkim tlen medyczny i podtlenek azotu. Instalacje muszą spełniać rygorystyczne normy czystości i zapewniać niezawodną ciągłość dostaw, aby pacjenci mieli stały dostęp do gazów.
Coraz częściej pojawiają się też instalacje dla energetyki i technologie wodorowe, które wymagają dodatkowych zabezpieczeń i kontroli ze względu na specyficzne właściwości wodoru.
Jak dobrać materiały i klasę czystości rurociągów do rodzaju gazu?
Dobór materiałów rurociągów zależy przede wszystkim od rodzaju gazu i wymaganej czystości gazów. Do instalacji wymagających wysokiej czystości i odporności na korozję stosuje się stal nierdzewną 316L lub inną stal kwasoodporną, natomiast miedź sprawdza się w standardowych instalacjach medycznych i niektórych gazach technicznych.
Rurociągi łączy się różnymi metodami w zależności od wymagań czystości. Spawanie orbitalne zapewnia najwyższą czystość i szczelność, dlatego stosuje się je w instalacjach laboratoryjnych i medycznych. Lutowanie twarde jest powszechne w instalacjach miedzianych i mniej wymagających.
Przy projektowaniu instalacji uwzględnia się też klasy czystości gazów – np. 4.0, 5.0 czy 6.0. Im wyższa klasa, tym bardziej wymagające są zabiegi przygotowawcze rur, jak elektropolerowanie, odtłuszczanie, czy stosowanie specjalnych złączek, np. dwupierścieniowych lub typu VCR, aby utrzymać pełną szczelność i czystość wnętrza rurociągu.
Jakie systemy detekcji i monitoringu zapewniają bezpieczeństwo eksploatacji?
W laboratoriach i zakładach przemysłowych systemy detekcji gazów odpowiadają za ochronę przed zagrożeniami. Detekcja gazów obejmuje zarówno gazy palne, jak wodór czy acetylen, jak i gazy trujące, które mogą być niebezpieczne dla zdrowia pracowników.
Instalacje są wyposażone w systemy monitorowania, które stale kontrolują ciśnienie, poziom napełnienia butli i stany alarmowe, w tym sygnalizację niedoboru gazów. W razie wykrycia problemu automatyka przemysłowa może odciąć dopływ gazu za pomocą zaworów elektromagnetycznych, a dodatkowo stosuje się bezpieczniki przeciwpłomieniowe, zmniejszające ryzyko wybuchu. W instalacjach gazów palnych stosuje się specjalne zawory do gazów palnych, które współpracują z systemem detekcji i automatyki odcinającej dopływ w razie awarii.
Dzięki takim systemom przestrzeganie zasad bezpieczeństwa i higieny pracy (BHP) jest łatwiejsze, a eksploatacja całego systemu gazowego staje się znacznie bezpieczniejsza.
Jak przebiega montaż i odbiór techniczny instalacji przez UDT?
Montaż instalacji gazowych powinien być wykonywany wyłącznie przez certyfikowanych instalatorów posiadających odpowiednie uprawnienia energetyczne G3. Prace obejmują prawidłowe zamocowanie rurociągów, podłączenie urządzeń i armatury oraz sprawdzenie zgodności z dokumentacją projektową.
Po zakończeniu montażu przeprowadzany jest odbiór techniczny przez Urząd Dozoru Technicznego (UDT). Inspektor UDT weryfikuje zgodność instalacji z obowiązującymi przepisami, dyrektywami europejskimi oraz PED (Pressure Equipment Directive), a także sprawdza pełną dokumentację jakościową.
W trakcie odbioru wykonywane są standardowe testy, w tym próby ciśnieniowe, próby szczelności i kontrola prawidłowości działania zaworów oraz punktów poboru. Po pozytywnej weryfikacji sporządzany jest protokół odbioru, który potwierdza, że instalacja jest gotowa do bezpiecznej eksploatacji pod dozorem technicznym.
Dlaczego regularny serwis i okresowe przeglądy instalacji są kluczowe?
Serwis i konserwacja instalacji gazów technicznych zapewniają bezpieczną eksploatację i utrzymanie ciągłości dostaw. Podczas regularnych prac serwisowych sprawdza się szczelność rurociągów, kontroluje reduktory ciśnienia, kalibruje detektory gazów oraz wykonuje inne czynności niezbędne do prawidłowego działania instalacji.
Zgodnie z przepisami, obowiązkowe są przeglądy okresowe urządzeń ciśnieniowych, które pozwalają wykryć potencjalne usterki i zapobiec awariom. Brak systematycznej konserwacji instalacji zwiększa ryzyko wycieków, awarii i konieczności kosztownej naprawy instalacji.
Regularny serwis techniczny urządzeń ciśnieniowych i kriogenicznych jest więc nie tylko wymogiem prawnym, ale przede wszystkim sposobem na bezpieczne i stabilne funkcjonowanie całego systemu oraz utrzymanie instalacji w optymalnym stanie przez wiele lat.
Jak wybrać profesjonalnego wykonawcę instalacji gazów technicznych?
Przy wyborze wykonawcy instalacji gazów technicznych warto postawić na firmę oferującą kompleksową obsługę – od projektu, przez montaż, po późniejszy serwis i konserwację.
Sprawdź, czy firma posiada odpowiednie uprawnienia budowlane i kwalifikacje gazowe, a także aktualne certyfikaty potwierdzające kompetencje. Ważne jest także doświadczenie w realizacji projektów w danej branży, np. w medycynie lub laboratoriach, gdzie wymogi są szczególnie rygorystyczne.
Dobrym zwyczajem jest weryfikacja referencji, odwiedzenie realizacji wykonawcy oraz ocena jego zaplecza technicznego. Profesjonalny wykonawca powinien oferować fachowe doradztwo, analizę potrzeb klienta oraz wsparcie przy modernizacji lub rozbudowie istniejących systemów.
Podsumowując, bezpieczne instalacje gazów technicznych wymagają przemyślanego projektu, właściwego doboru materiałów i armatury, regularnego serwisu oraz monitoringu gazów i ciśnienia. Stosowanie odpowiednich zaworów i punktów poboru, wraz z przestrzeganiem norm i przepisów, pozwala utrzymać ciągłość dostaw i minimalizować ryzyko wycieków czy awarii. Wybór doświadczonego wykonawcy gwarantuje fachowe doradztwo, montaż i późniejszą obsługę systemu.
