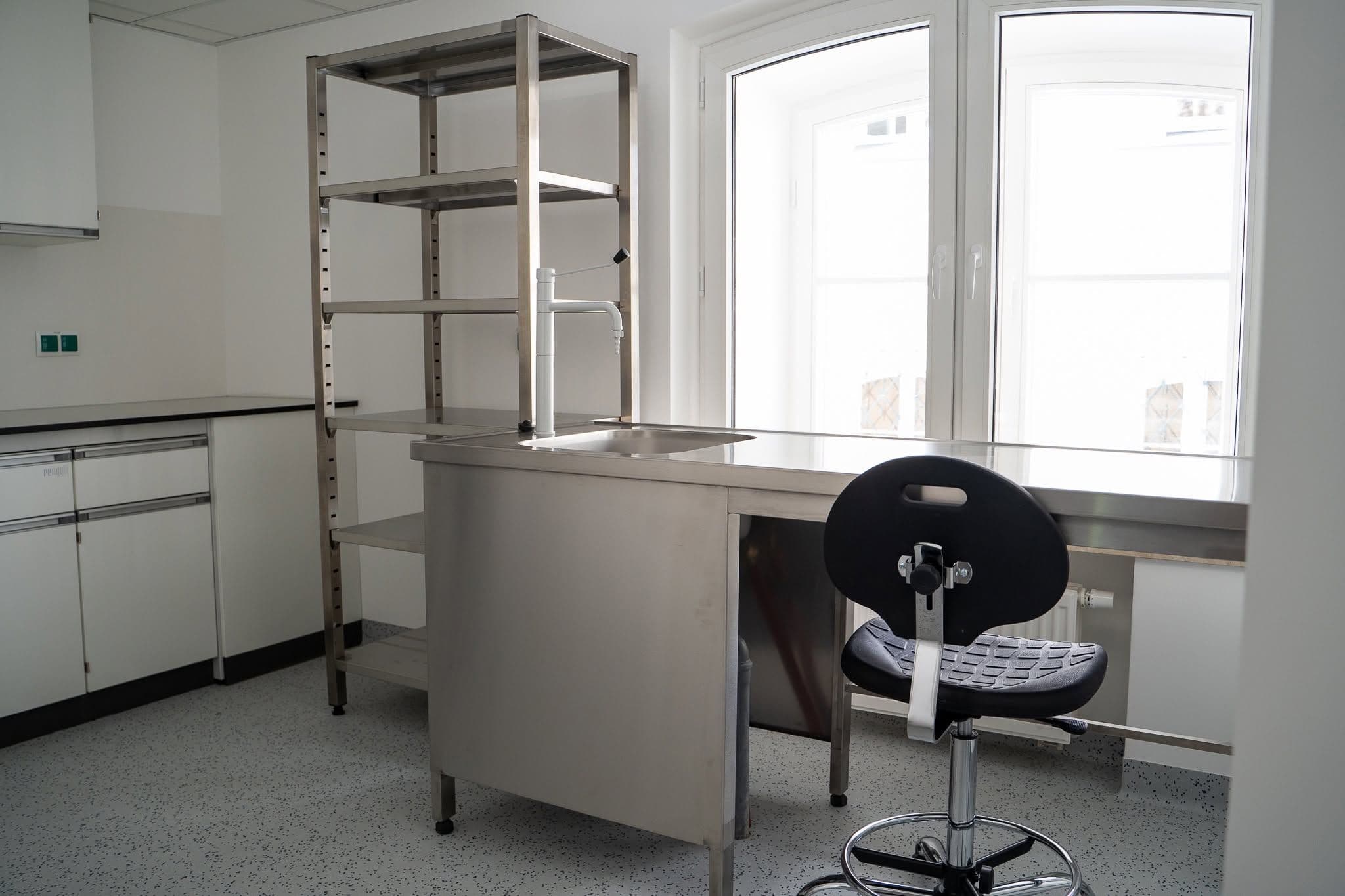

Projektowanie przestrzeni badawczych dla inżynierii biomedycznej to zadanie wymagające połączenia kilku skrajnie różnych środowisk pracy. W jednym pomieszczeniu dochodzi do spotkania żywych tkanek, agresywnych odczynników chemicznych oraz zaawansowanej elektroniki, czujników oraz mechatroniki.
Odpowiednio przemyślany układ mebli, wentylacji i instalacji to absolutny fundament, na którym opiera się bezpieczne laboratorium. Zrozumienie relacji między procesami mokrymi a suchymi jest kluczem do stworzenia ergonomicznego i bezawaryjnego środowiska badawczego.
Specyfika i wyzwania w laboratoriach inżynierii biomedycznej
Laboratoria inżynierii biomedycznej są znacznie trudniejsze w optymalnej aranżacji niż klasyczne placówki chemiczne czy mikrobiologiczne. Głównym wyzwaniem jest tu zjawisko "krzyżowania się" ryzyk, które z natury wymagają odmiennych środków ostrożności.
Z jednej strony badacze pracują z materiałem biologicznym, co generuje ryzyko skażenia próbek i wymaga stosowania rygorystycznych procedur aseptycznych. Z drugiej strony, w tej samej przestrzeni następuje testowanie i integracja aparatury.
Te dwa światy wzajemnie sobie zagrażają. Wilgoć, opary chemiczne lub przypadkowe zalanie mogą nieodwracalnie uszkodzić wrażliwą elektronikę medyczną. Z kolei praca z lutownicą, elektronarzędziami czy zasilaczami w pobliżu materiałów łatwopalnych lub biologicznych stwarza bezpośrednie zagrożenie pożarowe i toksykologiczne.
Z tego powodu elastyczność stanowisk pracy oraz ich mądra separacja stają się nie tyle opcją, co absolutną koniecznością. Przestrzeń musi pozwalać na płynne przechodzenie od hodowli komórkowych do montażu urządzeń wspierających, minimalizując przy tym ryzyko jakichkolwiek kolizji między tymi procesami.
Strefowanie przestrzeni - podział na obszary "mokre" i "suche"
Rozwiązaniem problemu krzyżujących się ryzyk jest rygorystyczne strefowanie laboratorium (tzw. zoning). Podstawową zasadą jest wyraźne oddzielenie strefy pracy z materiałem biologicznym i chemicznym, nazywanej strefą "mokrą" lub "brudną", od strefy montażu, programowania i testowania sprzętu elektronicznego, określanej jako strefa "sucha" lub "czysta".
Odpowiednie strefowanie laboratorium wymaga zaplanowania logicznych ciągów komunikacyjnych. Pracownicy przemieszczający się z próbkami płynów nie mogą krzyżować swoich ścieżek z inżynierami transportującymi wrażliwą aparaturę pomiarową. Organizacja przestrzeni musi wymuszać bezpieczny przepływ ludzi i materiałów.
W osiągnięciu tego celu pomagają modułowe systemy meblowe, które pozwalają na fizyczne, lecz elastyczne odseparowanie przestrzeni roboczych. Zastosowanie mobilnych stołów wyspowych w strefie elektroniki umożliwia szybką rekonfigurację stanowisk przy większych projektach.
Blaty robocze a rodzaj wykonywanych badań
Dobór powierzchni roboczych musi być ściśle uzależniony od przeznaczenia danej strefy badawczej. Strefa biologiczna i chemiczna bezwzględnie wymaga blatów odpornych na silne środki dezynfekujące, kwasy i zasady.
Najlepiej sprawdzają się tu materiały bezspoinowe, takie jak lita ceramika laboratoryjna czy żywica epoksydowa, które uniemożliwiają rozwój drobnoustrojów w szczelinach i są łatwe w dekontaminacji. Z kolei blaty robocze w strefie suchej pełnią zupełnie inne funkcje.
Miejsca, w których odbywa się testowanie i montaż aparatury medycznej, wymagają powierzchni antystatycznych (ESD), które chronią wrażliwe komponenty elektroniczne przed wyładowaniami. Dodatkowo blaty w strefie inżynieryjnej powinny charakteryzować się podwyższoną odpornością mechaniczną na zarysowania, uderzenia i nacisk ciężkiego sprzętu diagnostycznego.
Rola dygestoriów i wentylacji w ochronie personelu i elektroniki
Kluczowym elementem infrastruktury w inżynierii biomedycznej jest system zarządzania przepływem powietrza. Opary pochodzące z agresywnych odczynników chemicznych, rozpuszczalników czy silnych środków biobójczych stanowią zagrożenie nie tylko dla układu oddechowego badaczy.
Niekontrolowana migracja oparów wewnątrz pomieszczenia jest jedną z głównych przyczyn przedwczesnej korozji precyzyjnych układów elektronicznych, styków oraz czujników w aparaturze testowej. Dlatego zaawansowane dygestoria laboratoryjne pełnią tu podwójną funkcję ochronną.
Nowoczesne wyciągi wyposażone są w inteligentne systemy kontroli przepływu powietrza (VAV). Utrzymują one stałą prędkość przepływu w świetle okna, niezależnie od stopnia jego otwarcia. Zapewnia to maksymalną barierę aerodynamiczną.
Dzięki skutecznej hermetyzacji procesów chemicznych wewnątrz komory dygestorium, systemy te nie tylko chronią operatora przed ekspozycją na patogeny i toksyny, ale także skutecznie zapobiegają rozprzestrzenianiu się czynników korozyjnych na strefę "suchą", gwarantując dłuższą żywotność sprzętu inżynieryjnego.
Zasilanie i media - ergonomiczna praca z aparaturą
Złożona aparatura biomedyczna wymaga stabilnego i zróżnicowanego dostępu do mediów. Stanowiska inżynieryjne muszą być zasilane w energię elektryczną o odpowiednich parametrach, a także posiadać dostęp do sieci przesyłu danych oraz nierzadko złączy gazów technicznych (np. sprężonego powietrza, azotu czy dwutlenku węgla).
Największym wyzwaniem jest takie poprowadzenie kabli i przewodów rurowych, aby nie krzyżowały się one z obszarem roboczym, na którym operuje się cieczami. Tradycyjne przedłużacze czy przyłącza nablatowe stwarzają bezpośrednie ryzyko zwarcia i porażenia prądem w przypadku rozlania próbek.
Optymalnym rozwiązaniem w tym środowisku jest wyprowadzenie instalacji poza płaszczyznę roboczą. Stosowanie sufitów medialnych (media ceilings), nadstawek instalacyjnych czy specjalnych komórek zasilających podwieszanych nad stołami diametralnie zmienia ergonomię stanowiska.
Podwieszenie dystrybucji mediów uwalnia cenny blat roboczy, dając inżynierom więcej przestrzeni na prototypy. Co najważniejsze, fizycznie separuje przyłącza elektryczne i gazowe od strefy narażonej na rozlanie płynów chemicznych i biologicznych, maksymalizując bezpieczeństwo pracy.
